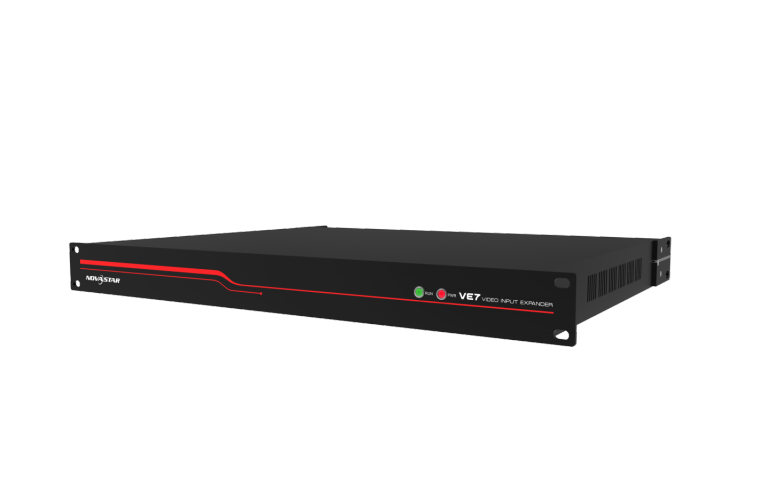

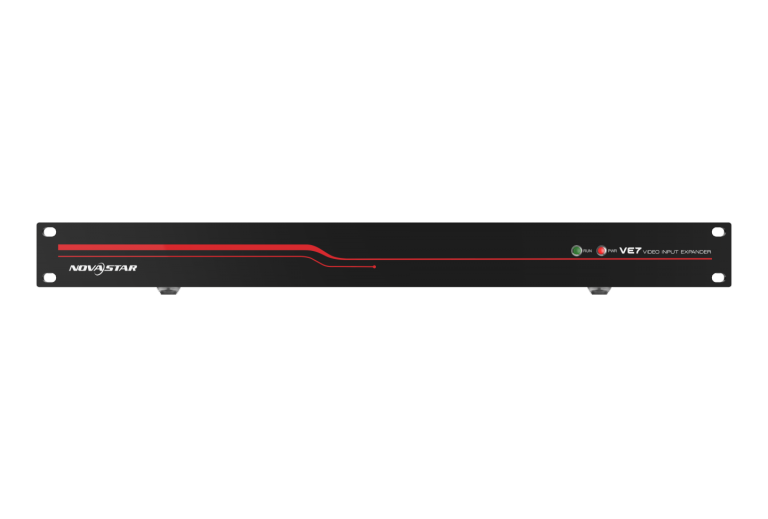

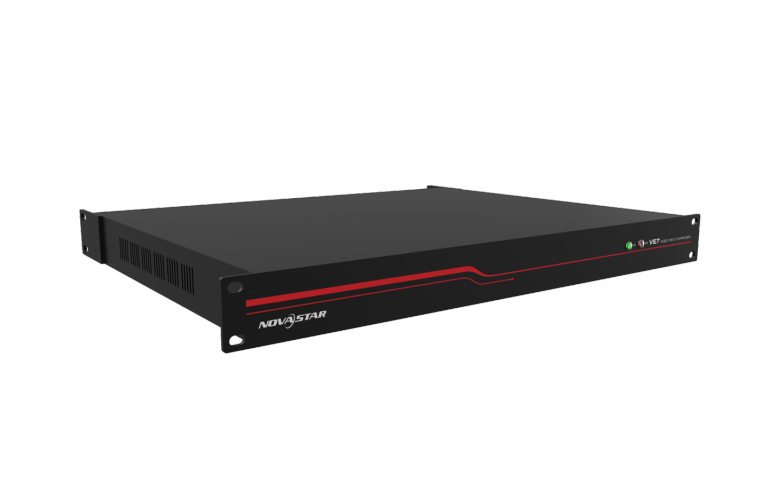

VE7

Расширитель видеовхода

Расширитель видеовхода VE7 - это устройство приема входного сигнала с множеством входных разъемов. Он обладает мощными возможностями приема видеовхода и поддерживает до 7 видеовходов до 1920 × 1080 при 60 Гц или 1 видеовход до 1920 × 1080 при 60 Гц и 3 видеовхода до 4K × 1K при 60 Гц. Он также поддерживает управление входным EDID и настройку входного цвета. VE7 в основном используется для расширения источников входного сигнала для бесшовного коммутатора N9.

Ресурсы:

Входные видеоразъемы промышленного стандарта
DVI: 1920 × 1080 при 60 Гц и другие входы источников видео стандарта VESA
HDMI 1.3: 1920 × 1080 при 60 Гц и другие входы источников видео стандарта VESA
3G-SDI: 1920 × 1080 при 60 Гц
DP 1.1: 4K × 2K при 30 Гц
HDMI 1.4: 4K × 2K при 30 Гц
4 оптических выхода
VE7 может выводить полученные видеовходы на бесшовный коммутатор N9 через 4 выходных оптоволоконных разъема.
DVI MVR выход
Мониторинг всех источников входного сигнала
Отображение разрешения ввода и частоты кадров
Циклический выход одного источника входного сигнала
Управление EDID и настройка цвета ввода
Управление входным разрешением разъемов DVI, HDMI и DP
Регулировка цвета на входе
Обновление устройства через V-Can или NovaLCT

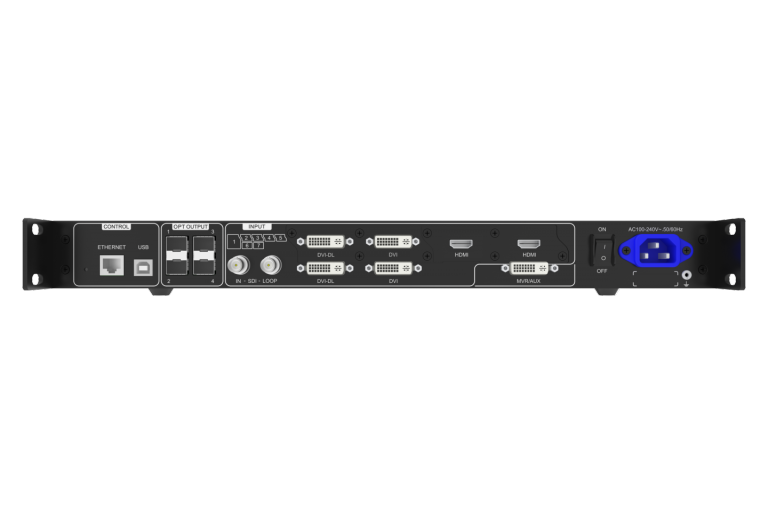

Input
DVI	Supports 1920×1080@60Hz and other VESA standard resolutions, downward compatibility and custom resolutions. Supports HDCP 1.4. Does not support interlaced signal inputs.
3G-SDI	Supports up to 1920×1080@60Hz input resolution and downward compatibility. Supports 3G-SDI loop output. Supports deinterlacing processing.
HDMI 1.3	Supports 1920×1080@60Hz and other VESA standard resolutions, downward compatibility and custom resolutions. Supports HDCP 1.4. Does not support interlaced signal inputs.
DP 1.1	Supports 3840×2160@30Hz input resolution, downward compatibility and custom resolutions Supports HDCP 1.3. Does not support interlaced signal inputs.
HDMI 1.4	Supports 3840×2160@30Hz input resolution, downward compatibility and custom resolutions Supports HDCP 1.4. Does not support interlaced signal inputs.
Dual DVI	Supports 3840×2160@30Hz input resolution, downward compatibility and custom resolutions Supports HDCP 1.4. Does not support interlaced signal inputs.
Output
DVI	MVR: Monitoring all input sources AUX: Loop output of one input source via N9 configuration
OUTPUT 1, 2, 3, 4	10G optical fiber connectors The VE7 can be connected to the N9 via 4 optical fiber connectors which enable the signal transmission between the VE7 and N9.
Control
ETHERNET	For device update via NovaLCT.
USB (Type-B)
Connector performance	Common resolutions
l DVI l HDMI 1.3	800×600@50/60/75/85Hz		1366×768@50/60Hz
	1024×768@48/50/60/75/85Hz		1366×800@50/60Hz
	1152×864@75Hz		1400×1050@48/50/60/75Hz
	1280×720@48/50/60Hz		1440×900@60/75/85Hz
	1280×768@48/50/60/75Hz		1600×900@48/50/60Hz
	1280×800@50/60Hz		1600×1200@48/50/6 0Hz
	1280×960@50/60/85Hz		1680×1050@60Hz
	1280×1024@48/50/60/75/85Hz		1792×1280@60Hz
	1360×768@60Hz		1920×1080@30/48/50/60Hz
	1364×1024@48/50/85Hz		1920×1200@50/60Hz
l DP 1.1 l HDMI 1.4 l Dual DVI	800×600@50/60/75/85Hz		1680×1050@60Hz
	1024×768@48/50/60/75/85Hz		1792×1280@60Hz
	1152×864@75Hz		1920×1080@30/48/50/60Hz
	1280×720@48/50/60Hz		1920×1200@50/60Hz
	1280×768@48/50/60/75Hz		2048×1080@30/48/50/60Hz
	1280×800@50/60Hz		2048×1152@30Hz
	1280×960@50/60/85Hz		2304×1152@ 60Hz
	1280×1024@48 /50/60/75/85Hz 1360×768@60Hz 1364×1024@48/50/85Hz 1400×1050@48/50/60/75Hz 1440×900@60/75/85Hz 1600×900@48/50/60Hz 1600×1200@48/50/60Hz			2048×1152@60Hz 2560×1080@50/60Hz 2560×1400@50/60Hz 2560×1600@50/60Hz 3840×1080@30/50/60Hz 3840×2160@30Hz
3G-SDI	480i，576i 1280×720p@24/25/30/50/60Hz 1920×10 80p@24/25/30/50/60Hz
Overall Specification
Electrical specifications	Power connector	AC100-240V~, 50/60Hz。
	Power consumption	40 W
Operating environment	Operating temperature	0℃~60℃
	Operating humidity	0%RH~95%RH non-condensing
	Storage temperature	-20℃~60℃
Physical specifications	Dimensions	482.6mm×3 82.0mm×51mm
	Net weight	3.4 kg
	Total weight	21.6 kg（VE7+N9）
Packing information	Accessory	1×power cord, 4×10GSFP+DAC 0.3M
	Flight case（VE7+N9）	556mm × 277mm × 700mm
Certifications		CE, RoHS, FCC, IC, EAC
Noise Level (typical at 25°C/77°F)		45dB(A)
